一、2X型旋片式真空泵的概述：
2X型旋片式真空泵為雙級結構，它的工作性能由高壓級與低壓級二部分組成，它的吸入口與真空容器或真空設備連接，在運轉時容器內的氣體將大量吸入與排出。當設備獲得真空時，高壓級排氣閥片將封閉，高壓級吸入的氣體將轉送到第二級，并經第二級吸入與排出，這樣真空設備可獲得一定的真空。該泵的技術參數6×10-2pa。根據用戶使用情況，可配備真空增壓泵(例如羅茨真空泵)，將2X型旋片式真空泵為前級泵，由于增壓泵的抽氣力加強，前級泵連續抽除，能使你的設備獲得更高的真空。
2X型旋片式真空泵用于密封容器抽出氣體獲得真空的基本設備。其工作原理與一般容變式真空泵相同，它是由一個與傳動軸同心安裝而在泵體內處于偏心的轉子組成，轉子上有兩個滑動的葉片也叫旋片。當轉子旋轉的時候，這兩個葉片一方面受離心力的作用，另一方面受彈簧力的作用，使它能緊密地保持與泵體內壁相接觸，將泵體分隔成兩個工作室，葉片一邊容積不斷擴大，氣體不斷膨脹吸入氣體，而另一邊容積不斷縮小，氣體不斷壓縮排出氣體，叢而達到抽氣的目的，這種操作每轉重復兩次。
二、2X型旋片式真空泵的用途及適用范圍：
由于現代科學技術的高度發展，2X型旋片式真空泵的應用遍及各個科學領域和各種企業事業單位，其主要表現在：
1、可供冶金、化工、輕工、石油、醫療、制藥、印染、電器、電真空、半導體、食品、原子能、紡織等科研機關、大專院校、工礦企業作科研和生產與教學之用。
2、由于此型號真空泵是用黑色金屬制造，而且比較精密，整個泵的工作都是與油聯系在一起的，所以它不適用于抽除含氧過高的、有毒的、有爆炸性的浸蝕黑色金屬的和對真空泵油起化學作用的各種氣體，也不可做為壓縮機和輸送泵使使用。如有氣鎮裝置的泵，可抽除一定量的可凝汽體。
3、可以用來直接獲得真空度在10-3托以下的真空作業，以及配合其它真空設備獲得真空度10-3托以上的真空作用之用。
4、一般在不底于5℃的室溫及不高于90%的相對溫度的環境內使用。
可根據用戶使用情況，配備真空增壓泵，將該泵做為前級泵，組成羅茨旋片真空機組，由于增壓泵的抽氣力加強，前級泵連續抽除，能使你的設備獲得更高的真空。
三、2X型旋片式真空泵的型號意義：
四、2X型旋片式真空泵的主要技術參數：
| 參數/型號 |
2X-4A |
2X-8A |
2X-15A |
2X-30A |
2X-70A |
2X-100A |
| 抽氣速率(L/s) |
4 |
8 |
15 |
30 |
70 |
100 |
| 極限壓力（Pa） |
分壓力 |
≤6×10-2 |
≤6×10-2 |
≤6×10-2 |
≤6×10-2 |
≤6×10-2 |
≤6×10-2 |
| 全壓力 |
≤1 |
≤1 |
≤1 |
≤1 |
≤1 |
≤1 |
| 電動機功率 |
0.55 |
1.1 |
2.2 |
3 |
5.5 |
7.5 |
| 轉速（r/min) |
450 |
320 |
320 |
450 |
420 |
360 |
| 溫度（℃） |
≤40℃ |
| 噪音（dBA） |
≤75 |
≤78 |
≤80 |
≤82 |
≤86 |
≤90 |
| 進氣口徑 |
25 |
40 |
40 |
65 |
80 |
90 |
| 用油量（L） |
1 |
1.5 |
2 |
3 |
4.2 |
5 |
| 外形尺寸 |
540×335×380 |
790×430×540 |
790×530×540 |
780×500×560 |
910×650×700 |
113×740×690 |
| 適用電磁壓差閥 |
DDC-JQ25 |
DDC-JQ40 |
DDC-JQ40 |
DDC-JQ65 |
DDC-JQ80 |
DDC-JQ100 |
| 冷卻水量（L/mm） |
― |
― |
― |
71 |
72 |
72 |
| 毛重/凈重（Kg） |
55/50 |
158/148 |
202/190 |
230/216 |
338/320 |
400/370 |
2X型旋片式真空泵注意：
（1）真空度是指被抽容器內剩余氣體壓強，以分壓強為我廠出廠標準，總壓強為輔助標準，熱偶計測的是各種蒸汽和永久氣體的總壓強，而麥?zhǔn)媳碇荒軠y出永久氣體占的分壓強，故二表的數值有一定的差異。
（2）抽氣速率是根據幾何尺寸算出的在大氣壓強j時,實際抽速與幾何抽速基本相符合,在各種不同的壓強時,抽速有一定下降,抽速與壓力關系見下圖2X旋片式真空泵的性能曲線圖。
（3）溫升是指泵溫穩定后，在排氣閥門處的油的溫度與室溫之差。

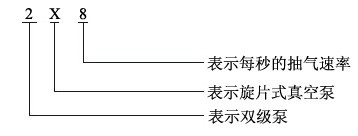

（4）2X型旋片式真空泵型號表示方法：列2X—4，2代表雙級泵，X代表旋片式真空泵，一橫線后面的數字4代表每秒鐘的抽速。
五、2X型旋片式真空泵的特點：
2X型旋片式真空泵是用來對抽除密封容器氣體而獲得真空的基本設備也是目前國內使用最廣泛的真空泵，有水冷和風冷兩種，本泵同國內同類產品相比具有真空度高，體積小，重量輕，抽速快，使用方便，安裝，維護簡單以及以下優點：
1.泵內設有氣鎮閥，可抽除少量水蒸氣；
2.旋片式真空泵的極限真空度高；
3.內裝強制進油，潤滑充分，性能可靠；
4.設有自動防返油雙重保險裝置；
5.保持進氣壓強為1.33×10Pa時仍可連續運轉；
6.不漏油、不噴油、不污染工作環境。

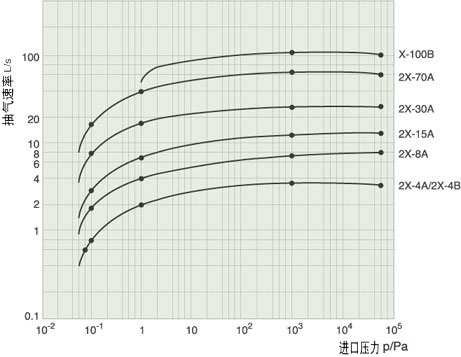

六、2X型旋片式真空泵的性能曲線圖：
七、2X型旋片式真空泵的原理圖：

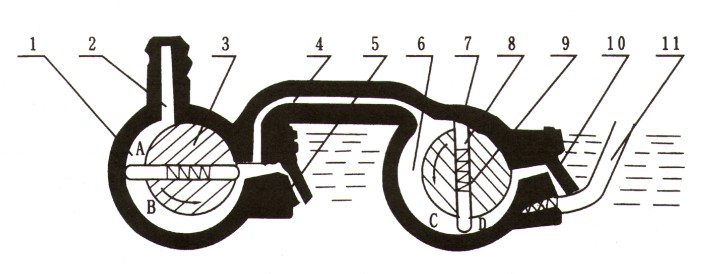

圖（1）是2X型旋片式真空泵的工作原理圖，轉子3及7與高真空室外1及低真空室6相切，轉子3及7沿箭頭方向旋轉，帶動轉子槽內滑動的轉片旋轉,由于彈簧9及離心力的作用, 轉片外端緊貼高低真空室的內表面滑動,把轉子與高低真空室所形成的月洼形空間從進氣嘴2到排氣閥門5和從過氣管4到排氣閥門10之間分隔開來,形成二或三個容積,并且周期性的大小變化,當在圖示旋片式真空泵位置繼續旋轉時A及C容積逐漸增大,被抽容積氣體沒進氣嘴進入泵內,同時B及D容積逐漸減少,壓力升高,隨后沖開排氣閥門5及10,將氣體排出真空室外,氣體經過油面而排于大氣之中,因?yàn)橛褪茄妥∨艢忾T的,故能防止氣體返回真空室。當抽氣壓強較高時,高低真空室的閥門都排氣,相當于單級泵,當真空度較高時,全部氣體進入真空室,再由排氣閥門10排出,此時二級串聯即進入雙級泵工作。
如被抽除的氣體中含有較高的蒸汽氣體時，在氣體受到壓縮而其蒸汽的分壓強超過此蒸汽在泵內溫度下的飽和壓強時，此時蒸氣被壓縮成為液體，旋片式真空泵無法排出，而混在真空泵油內，使泵的性能大大降低，水蒸汽對真空泵的影響是非常大的。如果摻入適量的空氣，使蒸汽在受到壓縮時，其分壓強也低于泵溫的飽和壓強，則蒸汽在變成液體前就能被排出泵外去，故本系列2X-4以上的旋片式真空泵都裝有能放入一定量氣體的摻氣閥11見下圖（1）。
| 1 |
高真空室外 |
2 |
進氣嘴 |
3 |
轉子 |
4 |
過氣管 |
5 |
排氣閥門 |
| 6 |
低真空室 |
7 |
轉子 |
8 |
刮片 |
9 |
彈簧 |
10 |
排氣閥門 |
八、2X型旋片式真空泵的組成部分及結構圖：
2X系列的各種真空泵的外形和結構是基本相同的，泵由電機經三角皮帶傳動到轉子。電動機和泵用螺釘卡板固定在底盤上。
2X旋片式真空泵由泵體、高轉子、低轉子、前端板、后端板、高轉片、低轉片、排氣閥、排氣罩、視鏡等零部件組成。見圖(2)、圖(3)。
在2X型旋片式真空泵體內壓入一個中隔板、將真空泵殼分成高低真空室，各室都有排氣門，高真空室排氣與低真空氣相通。高轉子前端伸出前軸；后端伸出后軸。前軸通過前端板的軸承支持、經過油密封室而伸出前端板外：后軸由中隔板上的軸承支持。而伸入低真空室內，低真空室轉子則裝在后軸上、故高低轉子均由前軸帶動。高低轉子都有對開的槽子，呈“T”形的旋片由彈簧支撐開而裝于槽內。2X型旋片式真空泵的進氣口處有過濾網，而排氣口處有擋油網，視鏡左邊有摻氣閥，下邊有放油塞。

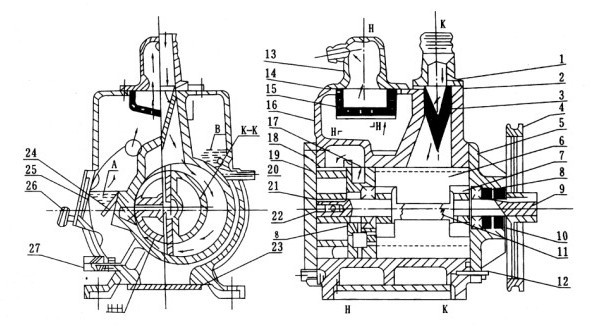

圖（2）：2X型旋片式真空泵剖面圖
| 氣體路徑 |
3 |
過濾網 |
8 |
彈子 |
13 |
排氣罩 |
18 |
后端板 |
23 |
水蓋板 |
| —→高真空路徑 |
4 |
皮帶輪 |
9 |
前軸 |
14 |
排氣罩墊 |
19 |
低轉子 |
24 |
排氣閥片 |
| —→高真空路徑 |
5 |
前端板 |
10 |
油密封室 |
15 |
擋油網 |
20 |
冷卻水接頭 |
25 |
視窗 |
| 1 |
進氣嘴 |
6 |
高轉片 |
11 |
彈簧 |
16 |
泵殼 |
21 |
鍵 |
26 |
摻氣閥 |
| 2 |
密封圈 |
7 |
高轉子 |
12 |
定位銷釘 |
17 |
中隔板 |
22 |
底轉片 |
27 |
放油塞 |

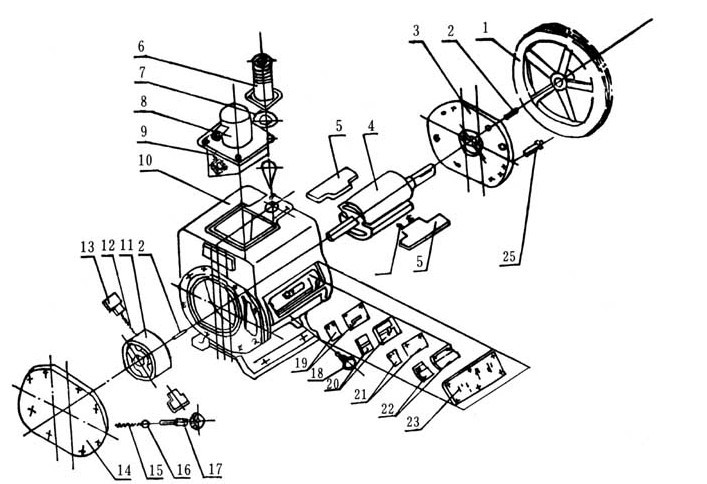

圖（3）:2X型旋片式真空泵整體結構圖
| 1 |
皮帶輪 |
6 |
排氣咀 |
11 |
低轉子 |
16 |
鋼珠 |
21 |
閥片 |
| 2 |
鍵 |
7 |
密封圈 |
12 |
彈簧 |
17 |
手柄 |
22 |
檔板 |
| 3 |
前端板 |
8 |
排氣罩 |
13 |
底轉片 |
18 |
放油塞 |
23 |
油蓋 |
| 4 |
高轉子 |
9 |
過濾網 |
14 |
后端板 |
19 |
紙墊 |
24 |
定位銷釘 |
| 5 |
高轉片 |
10 |
泵體 |
15 |
彈簧 |
20 |
閥座 |
|
|
2X型旋片式真空泵的選型須知：
一、請?zhí)峁┮韵略敿?xì)數據：①2X型旋片式真空泵的產品名稱與型號②2X型旋片式真空泵的真空度要求單位PA或MPA③2X型旋片式真空泵抽速要求單位L/S或M3/MIN④2X型旋片式真空泵的使用與否和工作條件⑤2X型旋片式真空泵的電機功率（KW）⑥2X型旋片式真空泵的轉速（r/min）⑦2X型旋片式真空泵的電壓〔V〕⑧2X型旋片式真空泵的進出口口徑⑨2X型旋片式真空泵是否帶附件，以便我們的為您正確選型。
二、若已經由設計單位選定我公司的2X型旋片式真空泵的產品型號，請按2X型旋片式真空泵型號直接向我公司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的技術專家為您選型確認。
